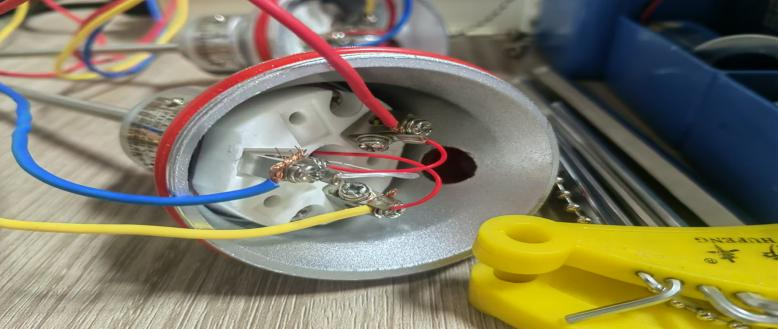

1、溫度傳感器的接線方式

兩根紅線和一根白線，白線是地線，其他兩根紅線不分正負。

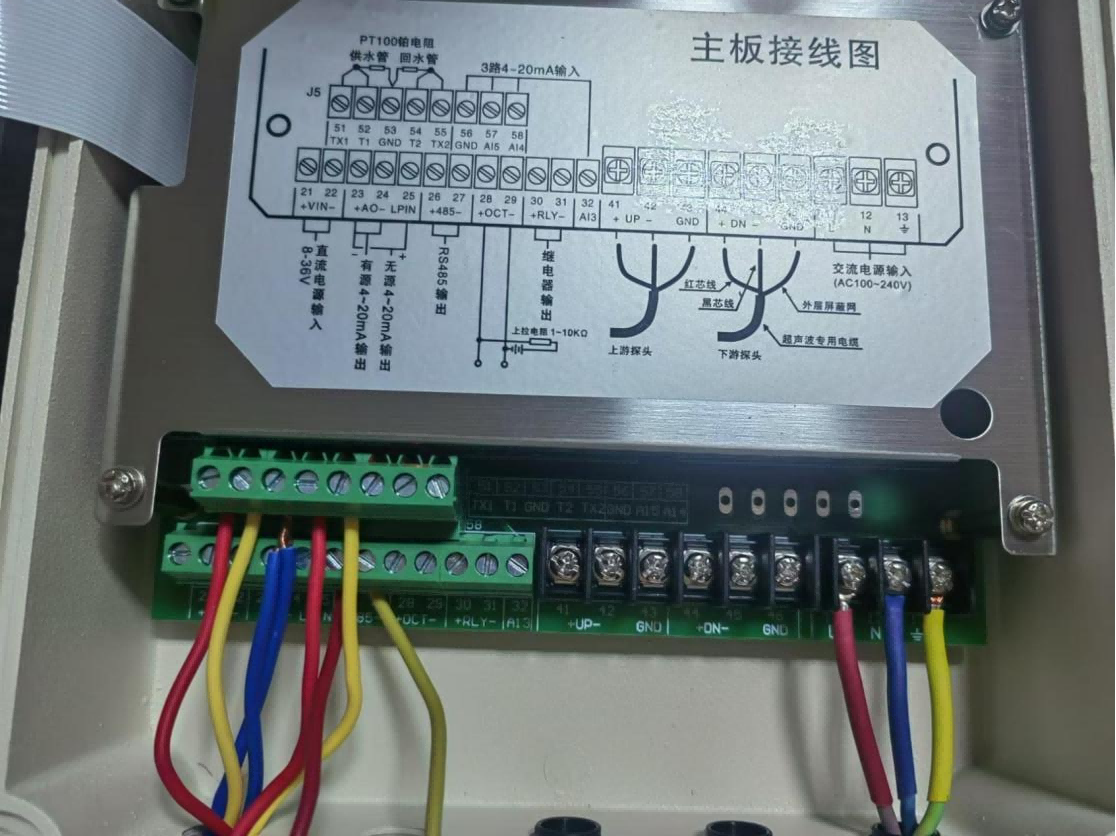

2、熱量表內部接線方式

*里面的藍線是接在溫度傳感器的地線上，而紅黃是接在溫度傳感器的兩根紅色線上，下面的紅黃線是連接采集箱的RS485的線

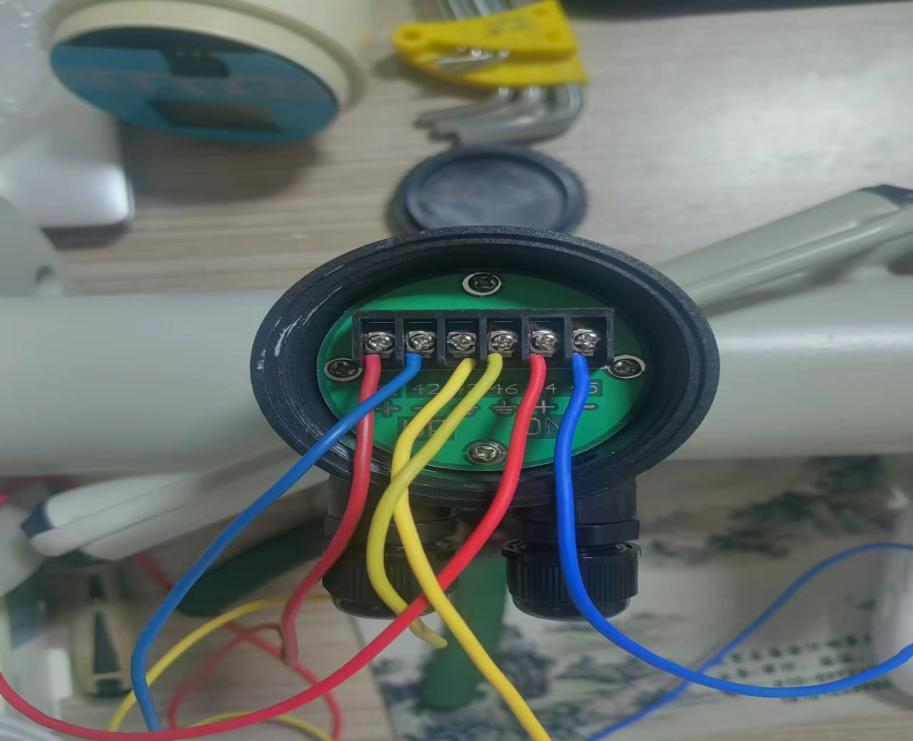

3、熱量表表體接線

六根線分別對應，熱量表的41.42.43.44.45.46，六個序號。也就是up±和on±，已經兩個GND地線

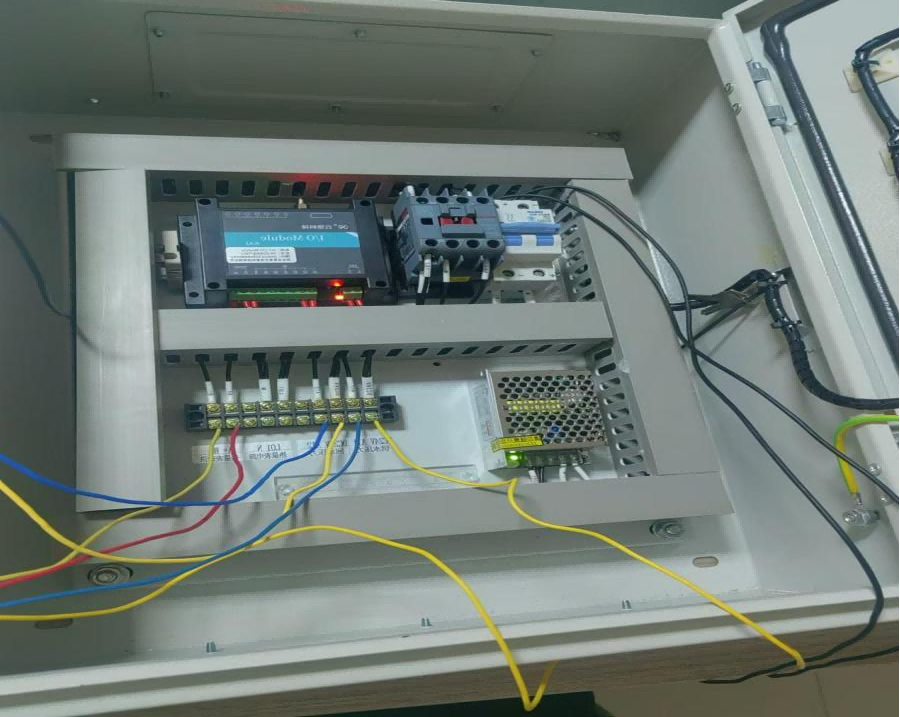

4、采集箱接線

紅黃線對應就是熱量表RS485里面的紅線和黃線。分別代表正負，藍線和黃線是壓力傳感器的接線。

壓力傳感器的接線是1為正2為，負他們兩個正好為對角接線，采集箱里面的黃線對應為傳感器里面的1，而藍線對應的為傳感器里面的2。

熱量表

06是查看溫度

63選擇協議 module bus strop

在返回21菜單選擇確定，如果是兩個熱量表接同一個采集箱那么兩個熱量表的站號需要設置同一個1一個2，這樣便于區分。
